今天小编为大家整理了汽车起动机液压系统的工作原理，大家来了解下吧。

1.支腿收放

由干汽车轮胎的支撑能力有限，在起重作业时必须放下支腿承重.使汽车轮胎架空，作业完毕后必须收回支腿。

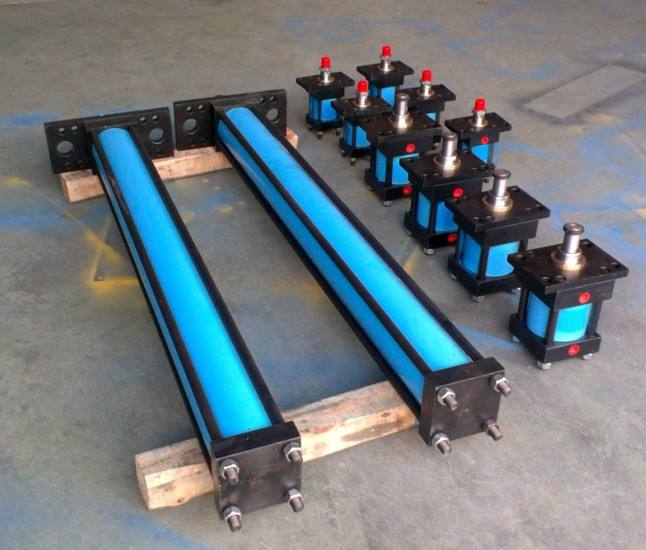

(1)放下后支腿。扳动换向阀的手柄.使阀的左位接人系统.油液进人稳定器下腔，在后支腿放下前，先锁住后桥板簧;油液同时进人后支腿液压缸的下腔.使后支腿放下。其液压系统(液压系统厂家进行液压系统设计时常会用到的液压元件：定量叶片泵、变量叶片泵、变量柱塞泵、液压阀、液压油泵、风冷、外齿轮泵、电机、内齿轮泵、油管油箱、压力表、液压泵、双联叶片泵、接头等)油路为:

进油路：液压油泵~换向阀左位~换向阀中位~换向阀左位~液压锁~后支腿液压缸下腔。

回油路：后支腿液压缸上腔~液压锁~换向阀左位~油箱。

后支腿放下后.换向阀回复中位.使油路闭锁。

(2)放下前支腿。扳动换向阀的手柄.使阀的左位接人系统.油液进人前支腿液压缸的上腔.使前支腿放下。其油路为:

进油路：液压泵~换向阀左位~换向阀左位~液压锁~前支腿液压缸上腔。

回油路：前支腿液压缸下腔~液压锁~换向阀左位~换向阀中位~油箱。

前支腿放下后.换向阀要回复中位.以使油路闭锁。收回支腿时.首先将换向阀5的左位接人系统.然后分别将换向阀的右位接人液压系统(液压系统厂家也将他称之为：小型液压系统、微型液压泵站、微型液压系统、液压系统、液压站、液压动力单元、小型液压泵站、液压泵站、小型液压站、微型液压站等)

即可。

2.吊臂伸缩

吊臂由基本臂和伸缩臂组成。吊臂的伸缩由伸缩液压缸完成。

伸臂时，扳动手柄.使换向阀的右位、换向阀的左位接人系统.油液进人伸缩液压缸下腔，伸缩臂伸出。其油路为:

进油路：液压泵~换向阀右位~换向阀左位~平衡阀~伸缩液压缸下腔。

回油路：伸缩液压扛上腔~换向阀左位~换向阀中位~油箱。

缩臂时，扳动手柄。使换向阀的右位接人系统.平衡阀的液控顺序阀打开。伸缩臂缩回。其油路为:

进油路：液压泵(东莞市金中液压有限公司液压泵厂家生产的KQK液压油泵主要有，P变量柱塞泵、定量叶片泵、外齿轮泵、液压油泵、VP双联叶片泵、变量叶片泵、双联定量叶片泵、变量叶片泵、IPH内啮合齿轮泵等液压油泵)~换向阀右位~换向阀右位~伸缩液压缸上腔。

回油路：伸缩液压缸下腔~平衡阀~换向阀右位~换向阀中位~油箱。

吊臂伸、缩到位后.换向阀回复中位。

以上就是汽车起动机液压系统的工作原理，今天就为大家分享到这里哦。
